产品中心>压力传感器>

概述:

HSTL-800系列力变送器采用国外高性能的硅压阻式压力充油芯体,通过专用集成电路将传感器毫伏信号转换成标准电压、电流或频率信号,可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。HSTL-800系列产品体积小、重量轻、全不锈钢密封,可在腐蚀性环境中工作。该产品安装方便简洁,具有极高的抗振和抗冲击性能,广泛应用于过程控制、航空、航天、汽车、医疗设备、HVAC等领域。

HSTL-800压力变送器,符合GB/T17614.1-1998 工业过程控制系统用变送器规定HSTL-800分为标准型工业型两种。



产品特点:

1:性价比超高。

2:宽电压设计。

3:抗冲击设计

4:高精度、高稳定。

5:安装灵活,使用方便。

6:体积小、重量轻、抗震动

7:接线反向和过压保护,限流保护。

8:信号隔离放大,截频干扰设计,抗干扰能力强,防雷击,防腐蚀

工作原理:

   压力传感器是在单晶硅片上扩散上一个惠斯通电桥,电压阻效应是桥壁电阻值发生变化,产生一个差动电压信号。此信号经专用放大器,再经电压电流变换,将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号。

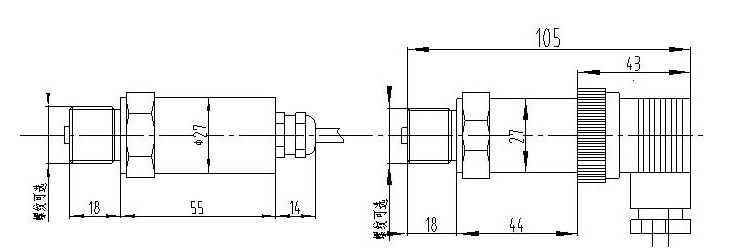

外形尺寸:

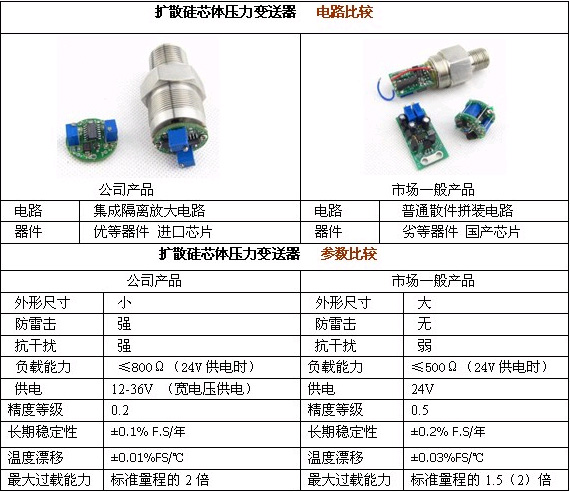

产品比较:

扩散硅压力变送器典型应用领域:

  航空航天?电力 ?污水处理给水?石油化工和制药工业?热电机组 ?空调机组 ?制冷机组?压缩机组 ?实验室压力效验 ?工业过程检测与控制 ?内燃机发动机 ?液压及气动系统 ?恒压供水系统等行业液体气体的测量与控制?

技术参数:

测量介质:    气体 液体(对不锈钢没有腐蚀的气体或液体)

测量范围:      -0.1~0~0.001~100MPa(中间量程任选)

压力类型:      负压、绝压、表压、密封压(没有要求 默认表压  绝压单加140元)

精度等级:      0.1级    0.2   (默认0.2级          0.1级单加100元)

连接选择:   M20*1.5 、M18*1.5 、M16*1.5 、M16*1 、M14*1.5 、M12*1.5、M12*1.25、

           M12*1 、M10*1 、G1/2(4分)、G1/4(2分)、G1/8(1分)、G3/8(3分)G3/4(6分)、1/4NPT 、1/2NPT 、1/8NPT、 ZG1/4(R1/4)大量现货供应 非标根据客户要求定做

长期稳定性:   ±0.1% F.S/

温度漂移:   ±0.01%FS/

供电范围:       1236VDC

输出信号:       420mA  或 05VDC 或 010VDC 或 1-5VDC

介质温度:       -4085

环境温度:       -4085

超压    :     200%

防护等级:            IP65

采样频率:            ≤2ms

探头材料:      隔膜316S,过程接头1Cr18Ni9Ti

负载能力:   (电流型)250~1425Ω(电压型)≥2KΩ

压力单位换算:

0.1Mpa(兆帕)=100Kpa(千帕)=1bar(巴)≈0.98atm(标准大气压)≈ 1kgf/cm2(公斤力/厘米2) ≈14.5psi

 注意事项:

⒈当收到产品时请检查包装是否完好,并核对变送器型号和;

 规格是否与您选购的产品相符;

2.禁止测量弱酸性以上的酸性介质(PH6以下),简单识别方法手可以接触即可。

3.在安装压力变送器时,应当用扳手从底部的螺帽处将变送器拧紧(安装时链接线应处于断开状态),避免直接旋动变送器上部;

 4.电源输出电压是否符合探头供电要求,确保压力源最高压力在该产品的量程范围内;

5.小于0.03Mpa垂直安装,以免影响测量精度.

6.在拆卸探头时确保设备已断开压力源,以免造成人员伤亡;

7.传感器属于精密器件,用户在使用时请不要自行拆解,更不能碰触膜片,以免照成产品损坏

储存:

变送器属于精密仪器,应存放在干燥通风常温的室内环境,。

售后:

1.产品在保修期内经本厂技术检测属于质量问题本公司承担全部维修费用及来回运费;

2.请在寄回前务必把残余的介质清理干净,特别是对人身健康有害的物质,如腐蚀

 性,有毒的,致癌的或具有辐射性的物质;

3.请保存好保修卡和合格证,维修时随同产品一同返回;

备注:

量程   0~20Mpa           (质保两年)

量程   25-100Mpa        (质保一年)

保修范围不包括

1:人为损毁

2:超出产品标定参数应用
