实验原理：
差动螺管式电感传感器由电感线圈的二个次级线圈反相串接而成，工作在自感基础上，由于衔铁在线圈中位置的变化使二个线圈的电感量发生变化，包括两个线圈在内组成的电桥电路的输出电压信号因而发生相应变化。
实验所需部件：
差动变压器二组次级线圈、音频信号源、公共电路模块（一）（二）、{公共电路实验模块}、电感传感器实验模块、电压表、示波器、测微仪

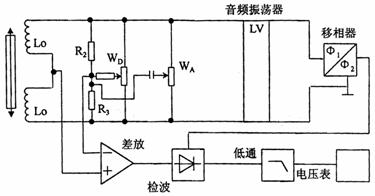

（图16）
实验步骤：
1、连接主机与实验模块电源线，按图（16）组成测试系统，两个次级线圈必须接成差动状态，差动放大器增益不要太大，具体调节注意点可参照实验二十三。
2、旋动测微仪使衔铁居中线圈，此时LO′=LO″，系统输出为零。
3、当衔铁在线圈中上{左}、下{右}位移时，LO′≠LO″，电桥失衡，输出电压信号的大小与衔铁位移量成比例，相位则与衔铁位移方向有关，衔铁向上{左}和向下{右}移动时输出波形相差约1800，（可用示波器观察相敏检波器①、②端），因此必须经过相敏检波器才能判断电压极性。
以衔铁位置居中为起点，分别向上{左}、向下{右}各位移5mm，记录V、X值并填入下表（每位移0.5mm记录一个数值）：
依此做出V-X曲线，求出灵敏度S，指出线性工作范围。
