说明差动变压器测试系统的组成和标定方法。

差动变压器、音频信号源、电感传感器实验模块、公共电路模块（一）（二）、{公共电路实验模块}、测微仪、电压表、示波器

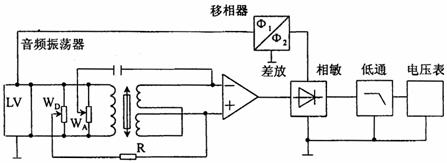

     （图15）

1、按图（15）接线，连接主机与实验模块电源，示波器接相敏检波器①、②端，电压表接低通滤波器输出端，差动放大器稍有增益（10倍左右）即可。

2、打开主机电源，调节音频信号源输出频率，使次级线圈波形不失真，用手将中间铁芯压至最低，{移至最左端}，然后调节移相器，当示波器两通道所示波形正好是同相或反相时，松开铁芯，{将铁心重新安装到位移装置上}，用测微仪将铁芯置于线圈中部（可利用实验二十二、二十三的结果），调节电桥W_D、W_A电位器使系统输出电压为零。

3、用测微仪分别带动铁芯向上{左}和向下{右}位移5mm，每位移0.5mm记录一电压值并填入下表：

作出V-X曲线，求出灵敏度S   S=△V/△X，指出线性工作范围。

观察相敏检波器①、②端波形时示波器各功能键及“触发”选择要正确，否则可能看不到正确的波形相位的变化。
