外形尺寸

手动复位外形 自动复位外形   自动复位型号无拉杆

◆概 述

此系列拉绳开关用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿,当胶带输送现场发生紧急事故时，启动本机开关，立即停机，防止事故的扩大。本机由于安装方便，开关转换可靠，在胶带运输机现场得到广泛的应用。

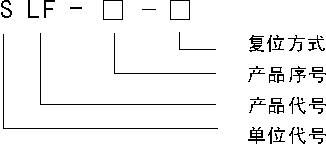

◆型号含义

◆主要技术参数

◆原 理

当胶带运输机现场发生紧急事故时、可拉动系于摆臂上的钢丝绳，摆臂旋转而带动机内凸轮并驱动微动开关。发出停机信号。Ⅱ型机是在故障排除后，搬动限位杆方能复位。

◆特 点

1、本机采用铝合金精密铸造壳体，强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。

◆安装调整

本机一般安装在胶带运输机沿线两侧机架上，参见安装示意图
1、将拉绳开关固定在支架上，然后焊在机架上；
2、两机之间距离为25～30m，采用直径为φ4的钢丝绳连接，松紧应适度；
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上焊一个托环，以支撑钢丝绳；
4、用户可自制安装支架，也可向我司成套订购。

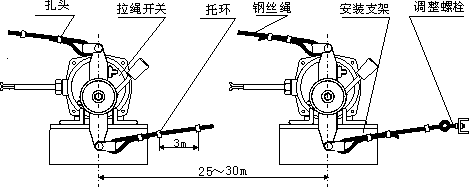

◆安装示意图

◆接线方法

本机出厂时已配接3芯橡套电缆，芯线上备有线号，可参照下图接线。

◆使用环境条件

a、环境温度 -30℃～50℃
b、相对湿度 不大于85％
