BA1404作为立体声调频发射专用器件，在不少的书刊上有过介绍，但由于线路中38kHz晶体很难买到，爱好者也只能望图兴叹。其实，作为普通话筒，根本无立体声可言，因此完全可以将IC中相关部分省去不用。实践证明，这样做既简化了线路，降低了成本，而且对IC原有性能不产生影响。

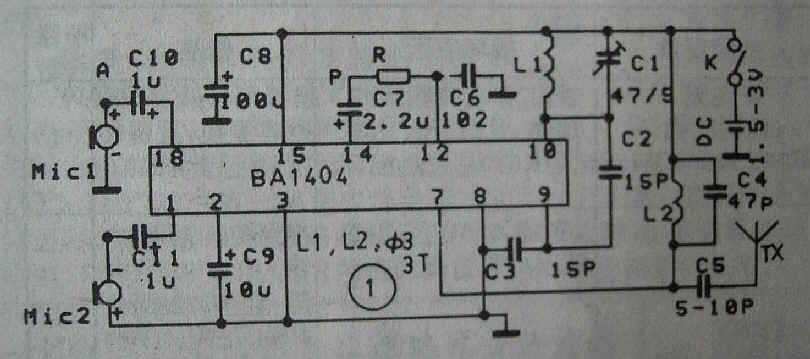

    原理见图1。

图中用了两个相同的微音器Mic1和Mic2，并且按相反的相位接入A点和B点，这是一个能够抵御强大噪声的近讲话筒，即使在汽车发动机旁使用也不受噪音影响。若作一般使用，可以省去Mic2，并将B点接地。
    BA1404中有两个完全相同的音频放大器，分别放大Mic1和Mic2拾取的信号，混合缓冲后由14脚输出。由于Mic1和Mic2相位相反，若它们拾取的信号量相等，放大混合后则相互抵消，14脚几乎无输出，这样便消除了环境中噪音的干扰。若对Mic1讲话，Mic2远离声源，放大混合后的信号不可能完全抵消，经14脚输出，再从12脚进入IC内进行调制，调制信号经IC内的射频放大器放大，最后从7脚输出，C5耦合到天线发射。L1C1决定振荡频率，L2C4是射频放大的谐振回路，影响到射频放大器的效率，即影响发射距离。发射距离还与话筒的工作电压、天线长度以及接收机的灵敏度有关。若DC=1.5V,TX=20cm，在10米范围内不表现出方向性，若TX增加到75cm，在30米内无方向性，最大距离可达150米。若提高电压，发射距离和加载信号都增大，但工作频率依然不变，与电压无关。
    调试可分三步进行：
    1、A、B都悬空，用镊子碰A或B，IC的14脚应有1V左右的输出，或焊上Mic1和Mic2，在P点对地用一耳机监听，应能听到Mic1或Mic2拾取的话音，说明IC内两个音频放大器已经工作。
    2、开启调频接收机在整个频段内搜索，若收不到信号，改变C1容量，或改变L1匝间距离，直到在一个没有电台的位置上收到信号为止。
    3、调整C4容量，拉开同接收机的距离，使距离最远，效果最佳为止。

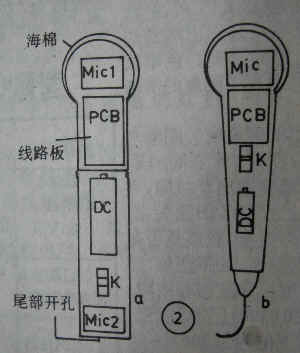

    图2a是抗干扰的近讲话筒装配图，两个微音机分别装在话筒的两端，尾部应开满小孔。若用有线话筒改制，装配图如图2b。
    若在A和B处分别输入相同的信号（如用镊子碰），而P处的输出信号却不相同，说明IC内的两个音频放大器不平衡，解决的办法是在17和16脚上分别接一个电阻到电源正极15脚，电阻在5～20kΩ之间挑选，这两个电阻不一定相同。直到平衡为止。
