堵煤开关

SDSⅡ系列溜槽堵塞检测器
尺寸：	φ230x90
备注：

用于堵煤信号的测量及其它槽中颗粒的测量8-08系列堵料开关(以下简称堵料开关)，是在吸收采用国外同类产品的先进技术及功能的基础上设计生产的物位控制仪表。它由传感器、电子测控单元和防护外壳组成，采用三端coce-shieid技术，彻底排除了传感器因挂料、温度、压力、介质密度等因素而引起的误动作，提高了产品的可靠性。可广泛应用于冶金、化工、石油、电力、食品、造纸、料炭、建材、医药等领域的料位、液位的报警和控制，并可与PLC可编程控制器或DCS集散控制系统配套使用，实现生产过程的自动控制和自动检测。
  工作原理
8-08系列堵料开关控制器由电子线路和探头两部分组成，电子线路包括高频振荡器、检测电路、输出电路，探头由探测传感器及保护套构成，二者之间以及它们与接地容器之间相互绝缘，由高频振荡器提供稳定的射频电压，传到探测传感器上，当物料触及到探测传感器时，输出不平衡电压，经解调器、放大器处理后，驱动继电器动作。

·输出：DPDT继电器（双刀双掷）

·触点容量：230VAC 5A无感，3A有感

·电源：230±25VAC，50/60HZ，最大5W

120±25VAC，50/60HZ，24VDC

·环境温度：–40—60℃

·输出绝缘：

信号线到传感器大于1000V

·响应时间：标准：20毫秒

概 述     煤流监测器由两个部分组成：一个安装在落料筒上的探头传感器和一个控制箱，控制箱可以安装在方便合适的地方。为了使干扰信号最小，在探头传感器里安装了一个前置放大器，它可以煤流动的信号在送到控制部分以前得到加强。控制部分包括必要的电子电路、继电器、比较电路和用于表示报警LED状态的指示。调整和校正都是在控制部分完成的。     工作过程中：当煤流过落料筒时，在煤与落料筒壁、煤与探头和煤在运动中的相互间的摩擦界面产生声波。这种声波振动作为物理运动在探头中传播。振动的幅度被压电元件成比例地转换成电信号，并且放大后传输到控制部分。在控制部分信号得到进一步的放大并且经过滤波剔除与流动无关的干扰。输入的信号激励并保持一种“煤流动”的状态。当落料筒是空的，或满的但煤不流动或有部分煤却不流动时，信号电平就降至低于设定的电平，提供一个接触式闭合，它可以阻止由于尖脉冲信号而产生的误报警。根据报警的状态和下面给料系统的工作状态（例如：给料系统运行而没有煤流动）可以显示出是否有煤在进料系统中运动。     应 用：煤流监测器应该安装在尽量接近料斗出后的位置。这样可以保证最快地显示出没有流动的信号。报警信号可以用来启动震动器、空气炮或其他用来消除阻塞的装置。第二个煤流监测器可以紧接着进料系统安装在它上面，当进料系统中的煤完全用完前而煤的流动又没有重新建立时，它用来自动关闭进料系统。第二个监测器的接触式闭合也可以线路或（当与由一个微处理器控制的积重式进料系统连接使用时）通过进料控制器中的容积式倒计数环路提供。可靠的安装支架和硬件可根据需要选择。     这种超声煤流监测器提供了一种具有高可靠性且确实有效的远距离监测煤流动的方法。在设计中特别注意了探头的接触部分以保证在高研磨性材料的状态下的最大寿命。特殊应用所需的修改可根据需要进行。

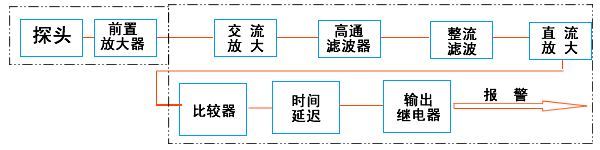

流 程 框 图
