速度检测器

来源:西普电气 更新日期:2007-11-27 阅读次数:


旋转监测
用途与适用范围
    自抑制监测旋转速度开关简称速度开关,适用于皮带输送、吊桶提升、螺旋推进、 研磨机、破碎机、泵、离心干火机、搅拌机监测打滑、皮带断裂、动轴剪切和过载等。
动作原理

    开关输出一个电信号经比较器处理,而被测物体的运动也产生一个振荡频率进入比较器,当被测物体的振荡频率小于速度开关设定频率时开关为打开状态;当被测物体的振荡频率大于速度开关设定频率时开关为闭合状态。SD30-□KA一般适合检测低速物体,当物体运动速度低于预置速度时,开关输出为打开状态。注:所有速度开关须通电后延时9秒才能使监测机器与设备起动一致。图1为链接断开监测。



装配步骤

调整
    开关使用多圈电位器进行调整,顺时针旋转频率增加,逆时针旋转频率减少。
例如:链接断开监测
注齿深≥30mm


最小安装距离
边到边
面到面
面朝金属物
安装于金属支持物上
技术参数
迟滞曲线(△Fr)
5...15% of Fr
功率传输时滞
9s±20%+ 1/Fr
工作环境温度
-25oC...+70oC
连接方式
预置2mPUR电缆
动作指示
LED
防护等级
IP66
符合标准
GB/T14084.10
接线图
BN
BK
BU

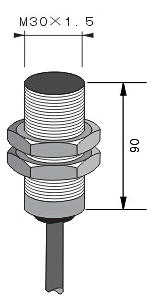

外表尺寸

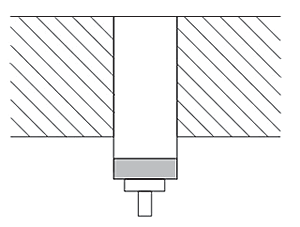

在金属中齐平安装
额定感应距离(Sn:10mm)

技术参数
3线DC PNP
        脉冲/分
6...150
SD30-1210PA
120...3000
SD30-1210PB
2线  AC
        脉冲/分
SD30-4810KA
SD30-1210KA
SD30-2410KA
SD30-4810KB
SD30-1210KB
SD30-2410KB

感应距离
设定距离
工作电压
DC   12...48V
AC 24...48V
(50/60Hz)
AC 110...120V
(50/60Hz)
AC 220...240V
(50/60Hz)
电压极限(包括波纹)
DC   10...48V
AC 20...60V
AC 93...132V
AC 187...264V
开关容量
0...200mA
过载短路保护
40...300mA
(2A流涌电流)
20...300mA
(2A流涌电流)
20...300mA
(2A流涌电流)
电压降(闭合状态)
≤1.8V
≤4.5V
防护等级
IP66
输出状态
PNP三线常开
交流两线常开
环境温度
-25oC~+70oC
