DLS 系列双向拉绳开关

来源:西普电气更新日期：2007-11-27 阅读次数：

一．概述
DLS 系列双向拉绳开关系我公司组织科研人员开发研制的新一代产品，可用于胶带运输机现场。当发生紧急事故时，便启动本机使运输机立即停机防止事故的扩大。本产品由于安装方便、开关性能可靠，在胶带运输机中得到广泛应用。

二．型号含义：

三．技术参数：
1．使用环境条件
a.环境温度：-30℃~70℃
b.相对湿度不大于85%

DLS-Ⅰ

DLS-Ⅱ

2．主要参数见下表
型号	动作角度	极限角度	动作力(Kg)	输出方式		负载电流	复位方式	可靠性	重量(Kg)
				常开	常闭
DLS-I型	15°	60°	10	1	1	5A	自动	≥10⁶次	1.5
DLS-II型	15°	60°	10	1	1	5A	手动

四．结构特点：
1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。

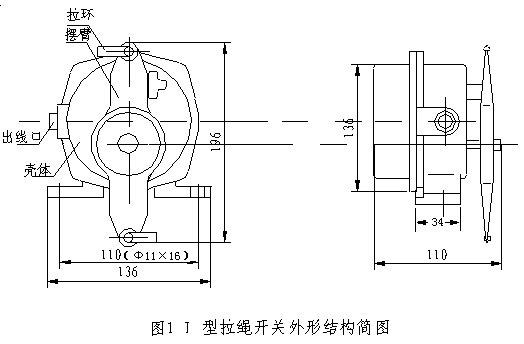

3．本产品动作灵敏、稳定性高、性能可靠，外形结构参见图1和图2。

五．工作原理当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

六．安装调整

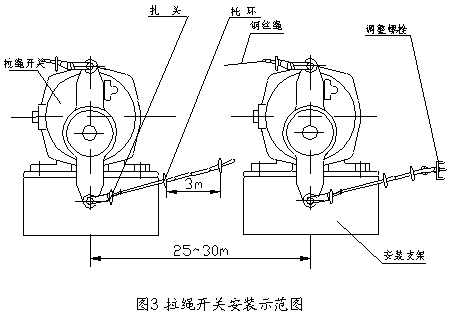

本产品一般安装在胶带运输机沿线两线机架上，详情参加图3。
1．将拉绳开关固定在支架上。
2．两机之间距离为25~30m，采用直径Ф4mm的钢丝绳连接，松紧应适度。
3．为了减少钢丝绳自重对开关影响而产生误动作，每隔3m处的机架上焊一个托环，以支撑钢丝绳保证其能正常工作。

七．产品安装使用注意事项

1．产品外壳设有接地端子，用户在安装使用时必须可靠接地。
2．安装现场应不存在对铝合金有腐蚀作用的有毒气体。3．产品的维修必须在安全场所进行，或当现场确认无可燃性粉尘存在时方可进行。
4．本拉绳开关外壳必须保持清洁，粉尘堆积厚度不大于3mm。

接线图

DPLS系列双向平衡拉绳开关

概述：
●本机用于胶带输送机发生故障时紧急停机。
●当胶带输送现场发生紧急事故时，可拉动系在吊耳上的钢丝绳，使机内的滑块与开关的作用，发出停机信号。
●手动型开关带自销，在故障排除后提上限位杆方能复位。

使用环境条件：
●环境温度：-30℃~70℃ 相对湿度不大于85%

使用与安装
●开关平衡的安装在机架的固定支架上。
●将钢丝绳系在两端的拉环上，每侧绳不超过40m（有坡度时因当缩短）。
●拉绳压力应适宜，以确保开关可靠复位。
●拉绳沿平行方向设置，每10m加一吊环。

DPLS-Ⅰ	DPLS-Ⅱ

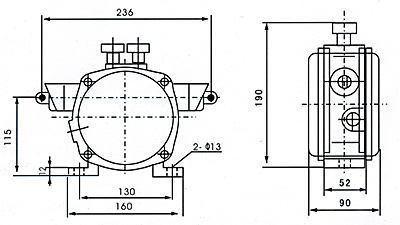

外形尺寸图及接线图
