◆概述

    在皮带出现由于撕裂、戳破、交界处损坏或锐利物凸出皮带时，撕裂检测器能给监视人员提供报警信号或关掉输送机。撕裂检测器成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端永久固定在支撑托架上；另一端连接在撕裂检测器的拉环上。两段线绳在皮带下面形成一个闭合的回路，当物体或撕裂的皮带悬吊下来，扫落一条或两条线绳时，既探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，这时机内两个微动开关发出报警信号或关掉输送机。故障排除后将自销手柄往下按使机内的凸轮轴复位待开机。

◆特点

    1.结构简单、牢固，不需维护；
    2.带防腐层的铸铝外壳；
    3.重载微型开关触点；
    4.作用力只需0.9kg既可触发开关。

◆技术指标

    1.－B型，2个Z-15GW22-B型微动开关；
    2.壳体防尘、防雨、适合室内外安装；
    3.一常开、一常闭、配合四芯电缆、长1.5米线色为红兰为常开、黑白为常闭；
    4.开关额定值为20A/125,250V或480VAC；
    5.开关可根据需要接成常开或常闭形式。

◆安装与调试

1.撕裂检测器设置在受料段胶带下缓冲托辊之间；
2.按上安装支架和撕裂检测器，撕裂检测器的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢；
3.挂上拦索，一端穿过撕裂检测器的拉环用索扣死，另一端穿过对方撕裂检测器支架中间的圆孔待用；
4.安装好二只撕裂检测器和挂两条拦索。再加30度弯角处把两条拦索扣在一起。但不能扣死要活动；
5.收紧双方支架中间孔内的拦索然后扣死索扣。
6.拦索的松紧：一般作用在0.9kg既可触发为宜；
7.胶带在苛载下沉时要与缆绳保持5mm 10mm既可。
常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机、包装生产线、堆料/取料系统、起重机、挖掘机、轮船装卸系统、水平给料机。

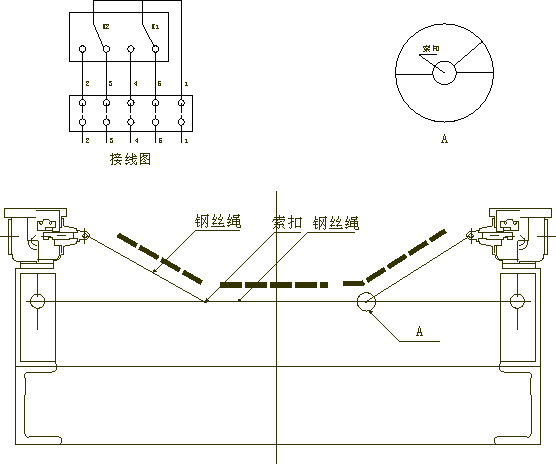

◆安装示意图
