外形尺寸

手动复位外形 自动复位外形

◆概 述

此系列拉绳开关用于钢铁、水泥、电厂、矿山等具有带式输送机的厂矿,当胶带运输机现场紧急事故停机 的一
保护装置。当紧急事故发生时,在现场任意处启动拉绳开关,均可发出停机信号。

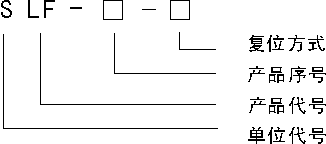

◆型号含义

◆原 理

当胶带运输机现场发生紧急事故时、可拉动系于摆臂上的钢丝绳，使机内的滑块与开关的作用,发出停机信号。
Ⅱ型机是在故障排除后，搬动限位杆方能复位。

◆特 点

1、本机采用铝合金精密铸造壳体，强度高、重量轻；
2、外壳防护等级达IP65，可在恶劣环境中工作；
3、机内采用进口微动开关、触点容量大、动作灵敏、可靠。

◆安装调整

1、将拉绳开关平衡固定在支架上，然后焊在机架上;
2、将钢丝绳系在两端的拉环上,每侧绳不超过40M(有坡度时应当缩短);
3、拉绳压力应适宜,以确保开关可靠复位；
4、拉绳沿胶带平行方向设置,每10M加一吊环。
　

◆接线方法

本机出厂时已配接橡套电缆，芯线上备有线号，可参照下图接线。

两组独立开关控制.

◆使用环境条件

a、环境温度 -30℃～50℃
b、相对湿度 不大于85％
